蜂鳴器是一種常見的發聲元器件,廣泛應用于各種電子產品,用于警報或者提醒,洗衣機、微波爐、攪拌機、鬧鐘、遙控車、計算器等智能家居都會用到蜂鳴器。那么蜂鳴器按照類別可分為壓電式和電磁式兩種。
壓電式蜂鳴器以及電磁式蜂鳴器的大家都很想知道怎么區別,具體的結構和發生原理,驅動方式我們將簡單分類做如下介紹:
壓電式蜂鳴器由壓電蜂鳴片發聲,由壓電陶瓷制成,需要在壓電蜂鳴片的兩面鍍上電極用于通電,給壓電蜂鳴片施加交流的驅動信號后,因?yàn)閴弘娦?yīng),壓電蜂鳴片會產生機械變形的伸展和收縮,可以推動和壓電陶瓷片貼在一起的金屬片振動發出聲音。壓電式發聲需要壓電蜂鳴片來回振動,所以需要用方波信號驅動,驅動壓電式需要較高的驅動電壓以獲取較大的聲音。
電磁式蜂鳴器利用電磁線圈帶動金屬振動膜發出聲音,所以電磁式內部有線圈和磁鐵。通電時吸住振動膜,斷電時金屬振動膜彈回。電磁式最好用1/2方波(1/4 duty)驅動以獲得較好的效果,電磁式驅動電壓較低,但需要較多的電流。
一、蜂鳴器結構部分:

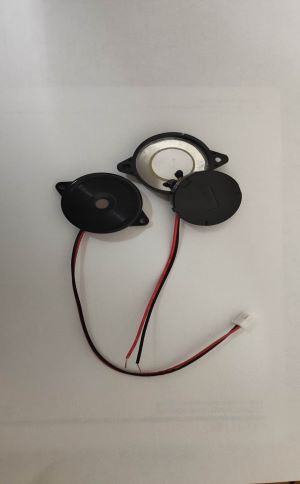

1.壓電式蜂鳴器,它主要是由以下這些部件所組成:
①、共鳴箱
②、多諧振蕩器
③、阻抗匹配器
④、外殼
⑤、發光三極管

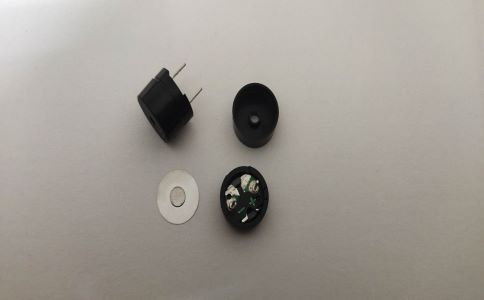

2.電磁式蜂鳴器則是由以下這些部分所組成:
①、振蕩器
②、電磁線圈
③、磁鐵
④、振動膜片
⑤、外殼
二、壓電式和電磁式蜂鳴器的區別及蜂鳴器故障分析
1.壓電式蜂鳴器和電磁式蜂鳴器兩者發聲原理,其中:壓電式是以壓電陶瓷的壓電效應,來帶動金屬片的振動而發聲;主要是以方波來驅動而發聲,其次壓電式還需要較高的電壓才能產生足夠的音壓,一般建議為9V以上。
2.電磁式蜂鳴器是利用電磁的原理,在通電后將金屬振動膜吸下,不通電時依振動膜的彈力彈回,而電磁式蜂鳴器則是以1/2的方波進行驅動發聲方法;
3.電磁式蜂鳴器只要用1.5V的電壓就可以發出85分貝以上的音壓了,那么相當于壓電式蜂鳴器的9v來說,可能只會在電流的消耗上面才會高于壓電式蜂鳴器。
4.它們?cè)谙嗤某叽鐣r(shí),電磁式蜂鳴器的響應頻率可以做的比壓電式蜂鳴器的更低一些。
三、蜂鳴器常見故障及分析
蜂鳴器在使用過程中出現的不良情形通常有以下幾種:
1、蜂鳴器沒有安裝前就不響,這是屬本身質量不行
2、蜂鳴器焊接后出現無音或時響時不響,這種情形可能是焊接過程中使用的烙鐵功率過大(建議用20-30W的烙鐵)或時間過長(建議3秒內完成一個焊點)導致蜂鳴器的針腳與線圈的焊接點受熱熔化后虛焊。
3、焊接后單片機蜂鳴器鳴叫過程中出小聲、無音或沙音變調,這種情形可能是啟動的電流電路過小或過大(蜂鳴器正常工作輸出電流20-30mA)導致蜂鳴器不能正常sound 鳴叫。
4、蜂鳴器使用一段時間后出現變音或無音,這種情形可能是蜂鳴器的連續鳴叫時間過長(蜂鳴器連續鳴叫時間不能超過8-10小時,否則會變音或燒壞電路)或是蜂鳴器受環境影響。
5、蜂鳴器焊接后在電線板上工作時就出現變調或無音但拆下來用直流穩壓電源測試則沒有問題,這種情形可能是蜂鳴器受到干擾。
